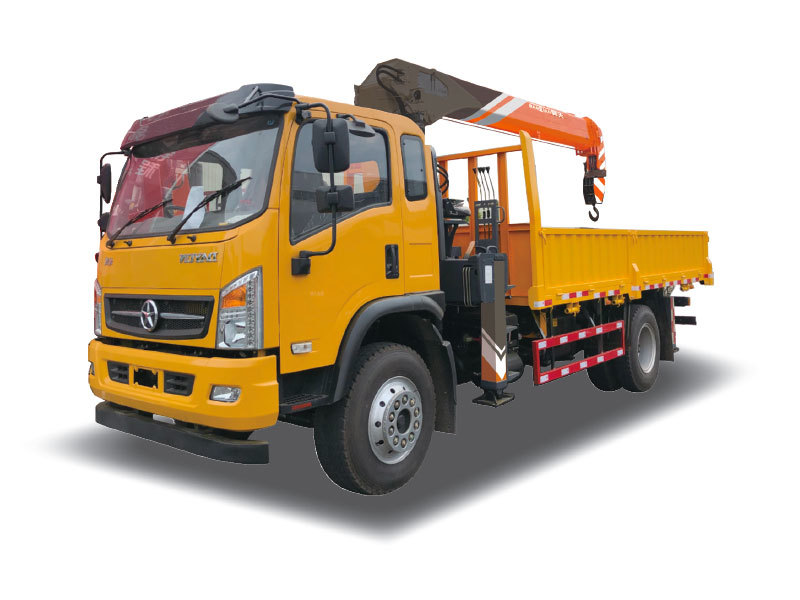

昊天5吨四节臂随车吊 HTS125

昊天5吨四节臂随车吊,能被搭载于各类中型卡车上,用于道路清障救援或工程施工上。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

产品主要参数

产品型号 HTS125
最大起重力矩 125 KN.m 系统压力 21 Mpa
最大起升重量 5 T 推荐流量 40 L/min
最大臂长 11255 mm 吊机标准自重 2030 Kg
最小臂长 3965 mm 最大起升高度 13.19 m
支腿跨距 1992-4742 mm 最大作业幅度 11.03 m
回转方式 360°全回转 吊机高度 2219 mm
安装空间 612 mm 回转支撑轨道直径 450 mm



起重特性参数表(额定载荷)

     臂长

工作幅度

4.0 m
6.4 m
①+②
8.8 m
①+②+③
11.3 m
①+②+③+④
2.5  5000  4500  3790  3470
3.0  4165  4225  3790  3470
3.5  3520  3580  3605  3470
4.0    3095  3120  3135
4.5    2720  2745  2760
5.0    2420  2445  2460
5.5    2170  2200  2215
6.0    1965  1995  2005
6.5      1765  1775
7.0      1560  1570
7.5      1395  1400
8.0      1255  1265
8.5      1140  1150
9.0        1050
9.5        965
10.0        890
10.5        820
11.0        760
注:1、本表格只表示起重机强度,不包括底盘的稳定性
  2、上表中额定载荷的单位为:Kg
  3、起重机作业时请按照空车时额度总载荷的性能作业
  4、请仔细阅读使用说明书后使用

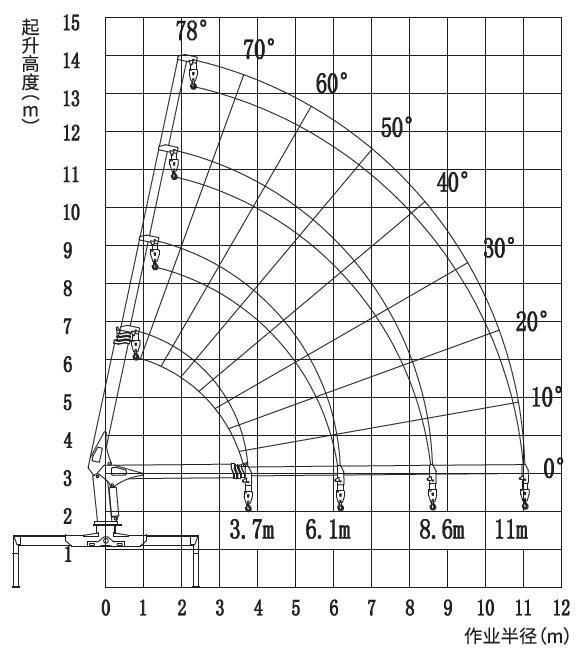

起重特性曲线图

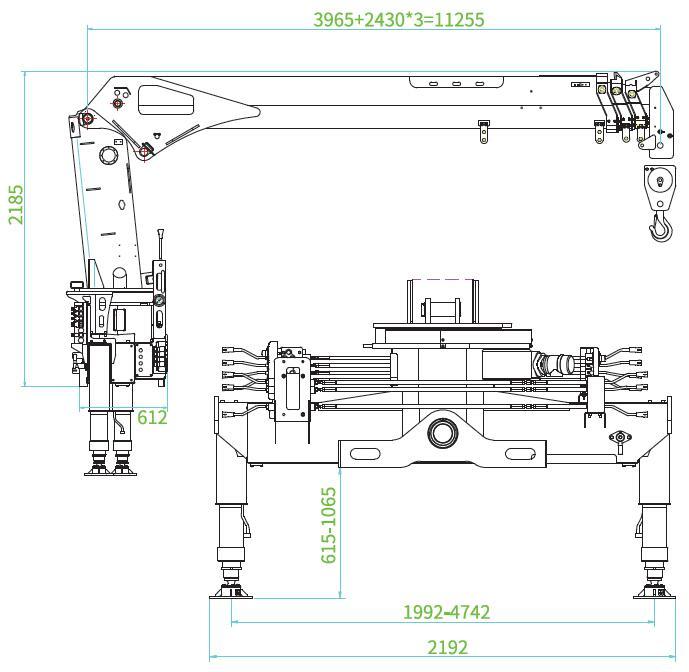

吊机截面图

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加
/
/
/
昊天5吨四节臂随车吊 HTS125
