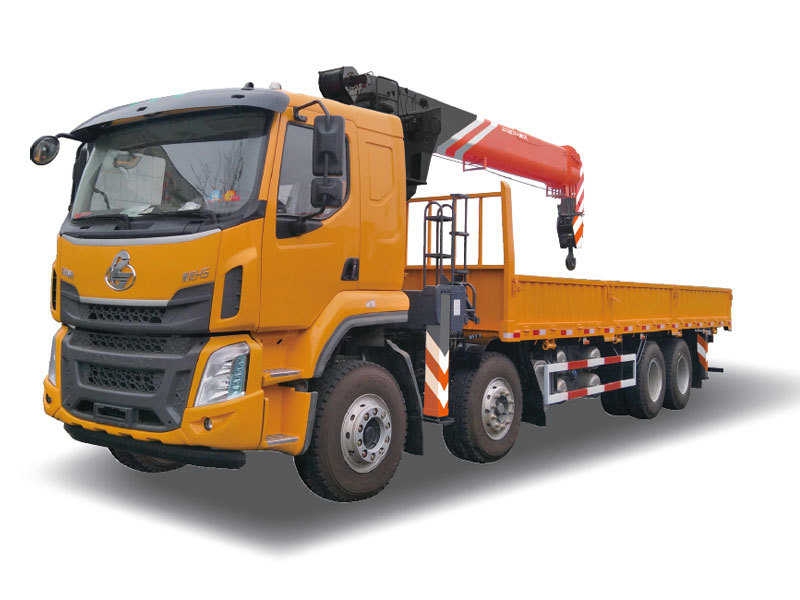

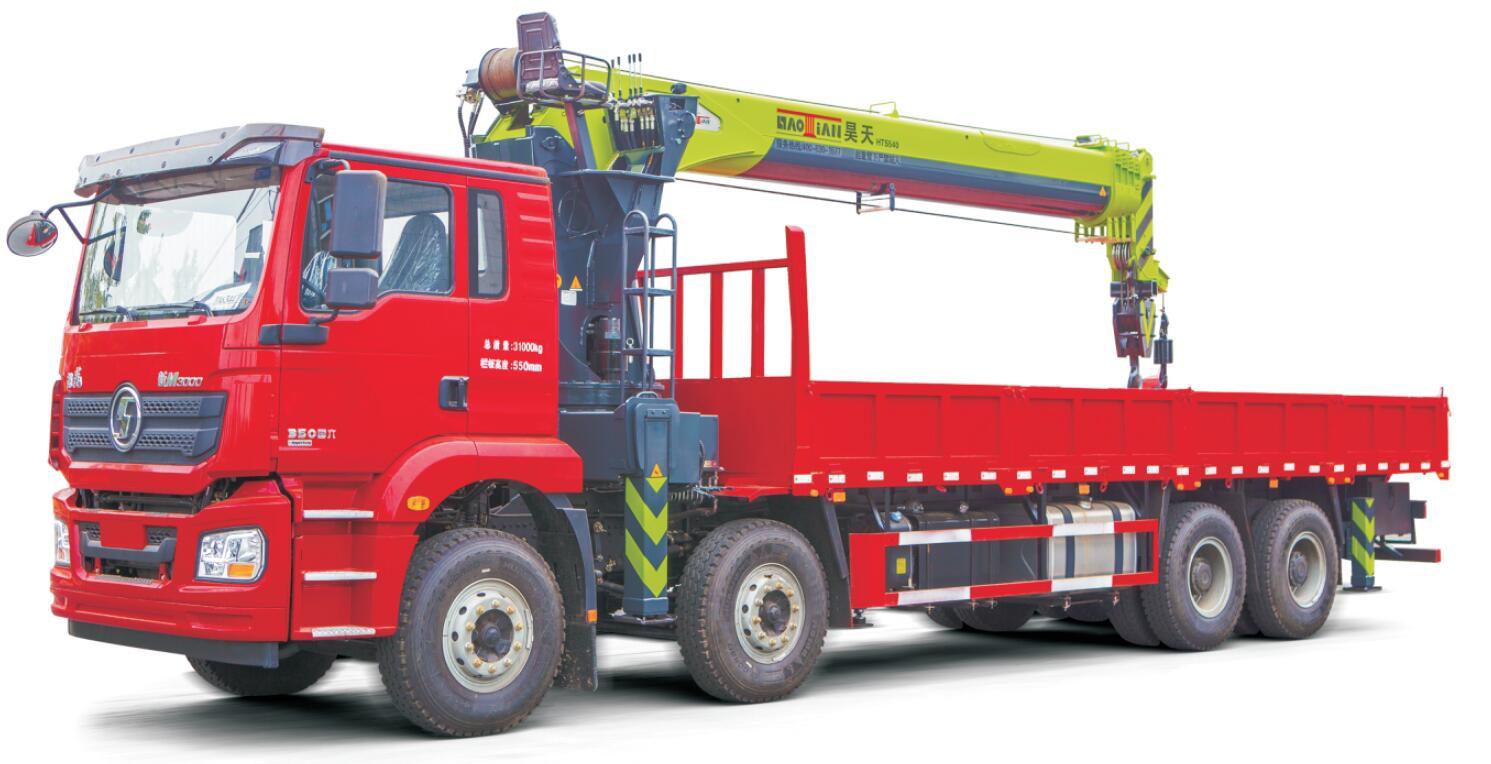

昊天20吨五节臂随车吊 HTS540

昊天20吨五节臂随车吊,属于车载随车吊中的极限大型吊机,应对大型设备安装和货物装卸游刃有余;采用双卷扬系统,工作平稳,适应各种复杂工况需要。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

产品主要参数

产品型号 HTS540
最大起重力矩 540 KN.m 系统压力 28 Mpa
最大起升重量 20 T 推荐流量 120 L/min
最大臂长 23000 mm 吊机标准自重 7150 Kg
最小臂长 6525 mm 最大起升高度 24.5 m
支腿跨距 2320-7500 mm 最大作业幅度 22.6 m
回转方式 360°全回转 吊机高度 2620 mm
安装空间 1388 mm 回转支撑轨道直径 1000 mm



起重特性参数表(额定载荷)

     臂长

工作幅度

6.5 m
10.6 m
①+②
14.7 m
①+②+③
18.8 m
①+②+③+④
23.0 m
①+②+③+④+⑤
2.5  20000
3.0  18000  7400
3.5  15430  7200
4.0  13000  7050  5820
4.5  10800  6750  5820
5.0  8600  6500  5790  4610
5.5  7500  6350  5670  4610
6.0  6700  6070  5440  4550  3500
6.5    5690  5240  4450  3500
7.0    5380  4930  4390  3500
7.5    5090  4650  4200  3450
8.0    4810  4400  4130  3430
8.5    4550  4170  3930  3330
9.0    4270  3950  3700  3250
9.5    4000  3750  3550  3140
10.0    3750  3550  3380  3070
11.0      3170  3110  2800
12.0      2850  2840  2670
13.0      2550  2650  2470
14.0      2300  2500  2320
15.0        2240  2140
16.0        1960  2010
17.0        1730  1850
18.0        1530  1650
19.0          1470
20.0          1320
21.0          1180
22.0          1060
22.5          1010
注:1、本表格只表示起重机强度,不包括底盘的稳定性
  2、上表中额定载荷的单位为:Kg
  3、起重机作业时请按照空车时额度总载荷的性能作业
  4、请仔细阅读使用说明书后使用

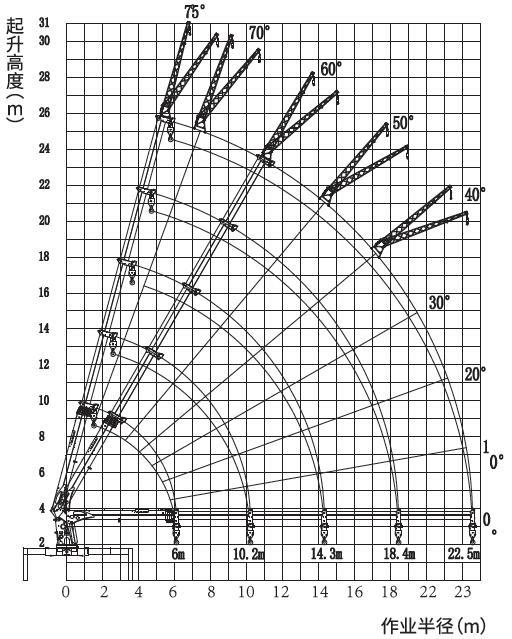

起重特性曲线图

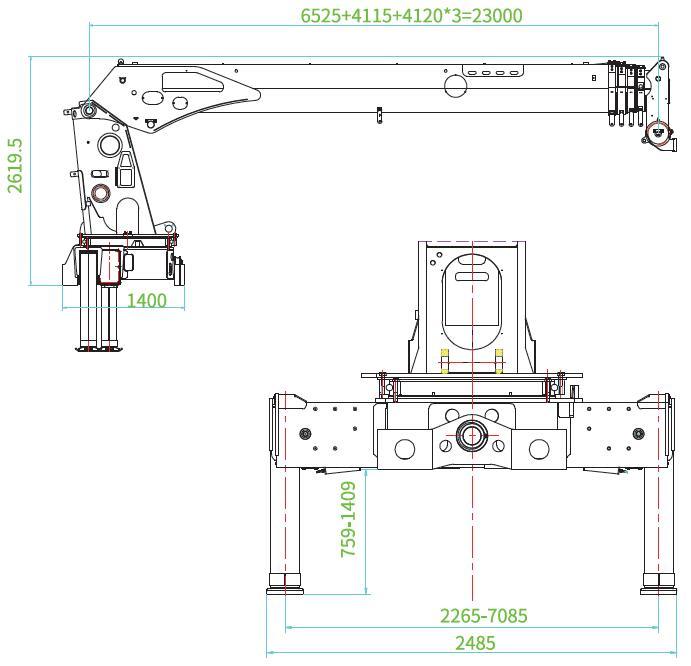

吊机截面图
