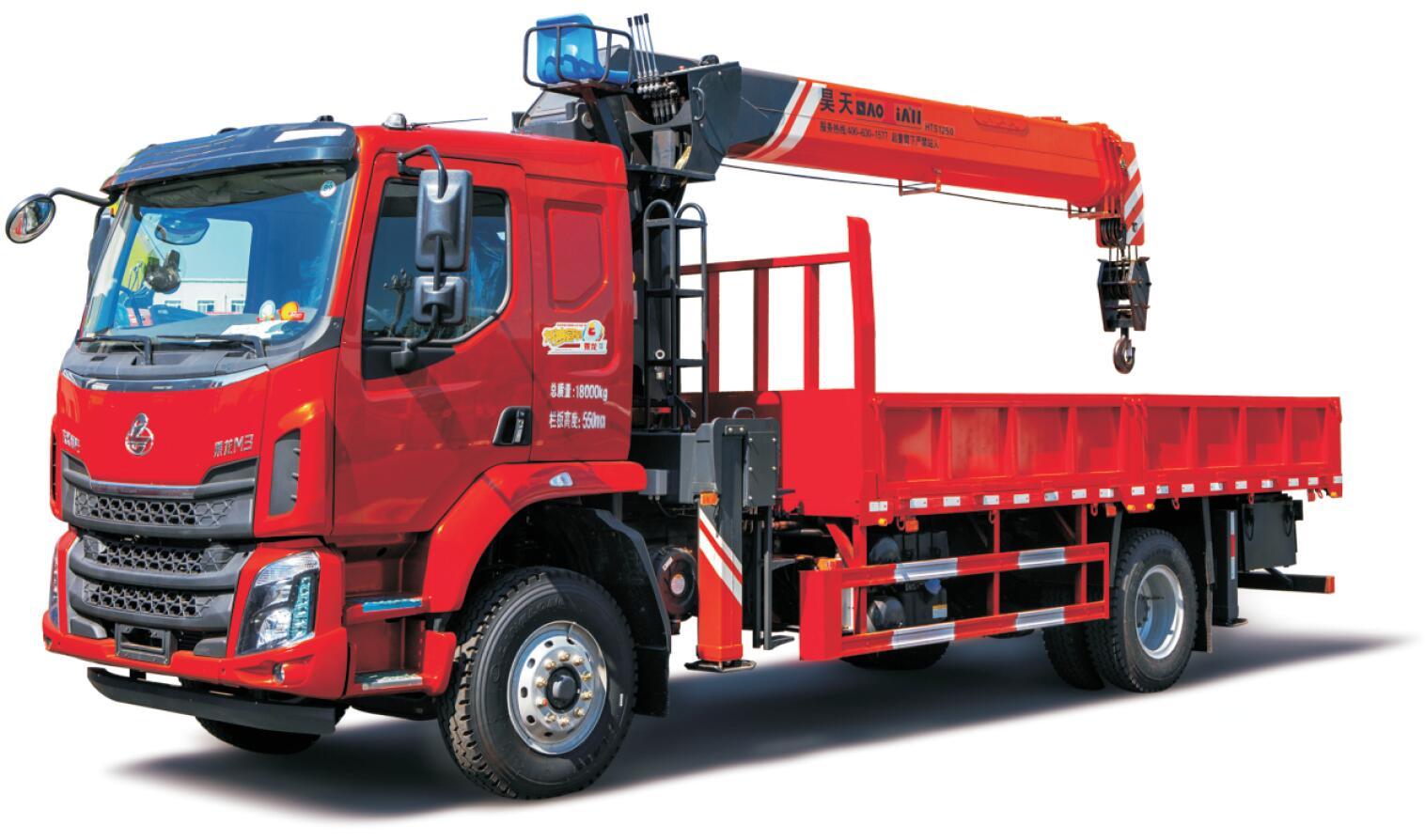

昊天12吨四节臂随车吊 HTSHTS300A

昊天12吨四节臂随车吊,广泛应用于大型设备安装和货物装卸,结构稳定,作业灵活。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

产品主要参数

产品型号 HTSHTS300A
最大起重力矩 300 KN.m 系统压力 23 Mpa
最大起升重量 12 T 推荐流量 100 L/min
最大臂长 15400 mm 吊机标准自重 3930 Kg
最小臂长 5500 mm 最大起升高度 17.26 m
支腿跨距 2320-5990 mm 最大作业幅度 15.00 m
回转方式 360°全回转 吊机高度 2488 mm
安装空间 985 mm 回转支撑轨道直径 750 mm



起重特性参数表(额定载荷)

     臂长

工作幅度

5.5 m
8.8 m
①+②
12.1 m
①+②+③
15.4 m
①+②+③+④
2.5  12000  6650
3.0  10300  6650  5730
3.5  9000  6650  5730
4.0  7940  6650  5730  4200
4.5  7100  6050  5350  4200
5.0  5950  5500  4950  4200
5.5    5050  4550  3890
6.0    4650  4200  3650
6.5    4300  3890  3400
7.0    3990  3650  3150
7.5    3620  3400  2950
8.0    3280  3200  2800
8.5      3000  2650
9.0      2800  2500
9.5      2590  2350
10.0      2410  2200
10.5      2250  2100
11.0      2100  1990
11.5      1990  1890
12.0        1800
12.5        1700
13.0        1650
13.5        1550
14.0        1500
14.5        1400
15.0        1400
注:1、本表格只表示起重机强度,不包括底盘的稳定性
  2、上表中额定载荷的单位为:Kg
  3、起重机作业时请按照空车时额度总载荷的性能作业
  4、请仔细阅读使用说明书后使用

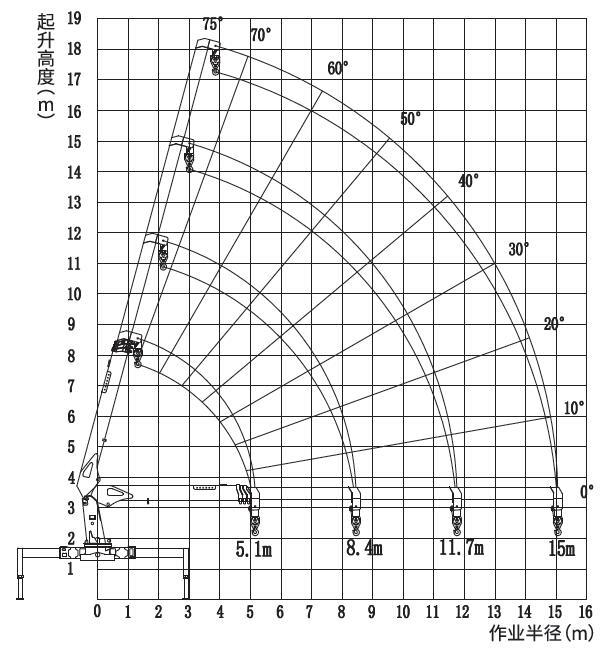

起重特性曲线图

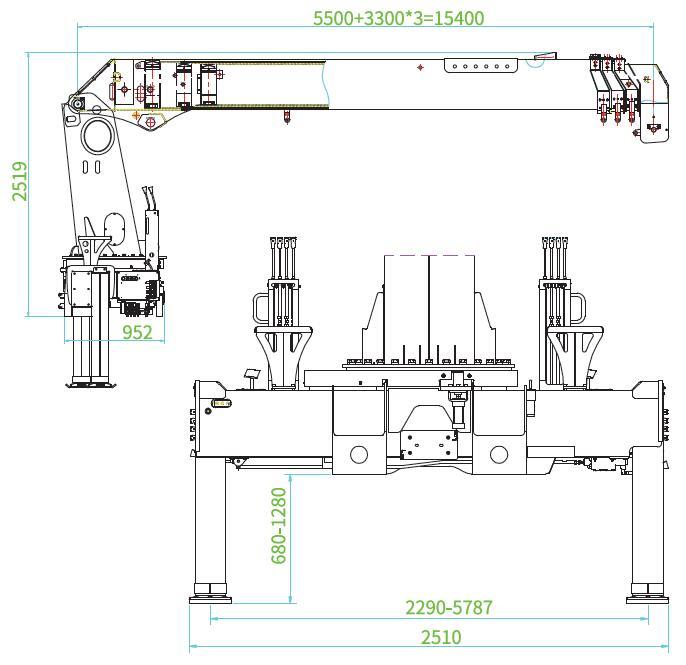

吊机截面图
